KinemaTracer 步態分析系統

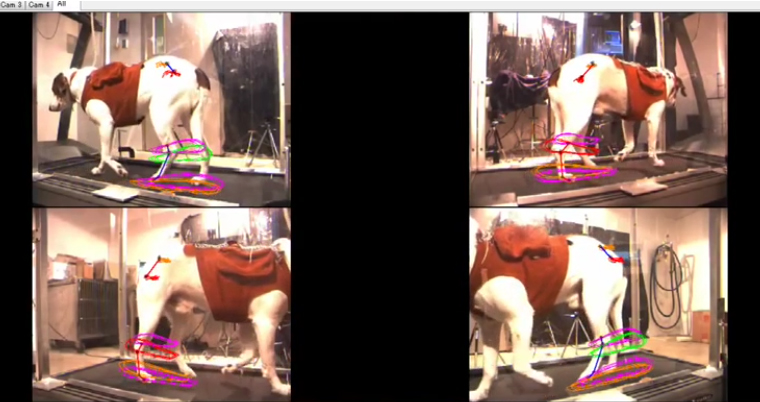

KinemaTracer 是款兼具成本效益與完整功能的動作與步態分析軟體。系統透過先進的影像辨識技術，擷取受試者動作影像以及貼附於身體表面的顏色標記，即可自動進行動作追蹤與 3D 模型建置模擬。

在分析功能方面，KinemaTracer 提供步態研究所需的多項足部關鍵參考指標，並可整合肌電圖（EMG）訊號資料，同步呈現影像畫面、3D 模型、電訊號以及分析結果，實現多種資料的即時連動分析與跨類型的分析比較。

另外，系統搭配輕巧靈活的高速攝影機，安裝與操作簡便，並可額外搭配跑步機使用。在整體系統設計上，不僅有效節省空間，更能於受試者等速行進時，持續擷取連續步態數據，為研究人員與臨床應用提供更完整、深入的相關步態資訊，透過豐富的客觀量化數據，拓展研究的深度與廣度。

產品特色：

• 硬體配置簡便：系統採用專用小型高速相機， 只需透過 IEEE 1394 (FireWire) 介面即可與電腦連接，實現高效能的影像同步擷取
• 自動化步幅偵測與數據常態化：系統可自動辨識連續動作中的每一個步伐，並可將數據進行常態化處理 (Normalization)，自動繪製成標準化的參數曲線圖
• 靈活的數據檢視及報告格式： 提供多樣化的數據呈現方式，可依需求選擇呈現方式並將結果輸出成包含文字和圖表的報告，亦可製作成影片輸出

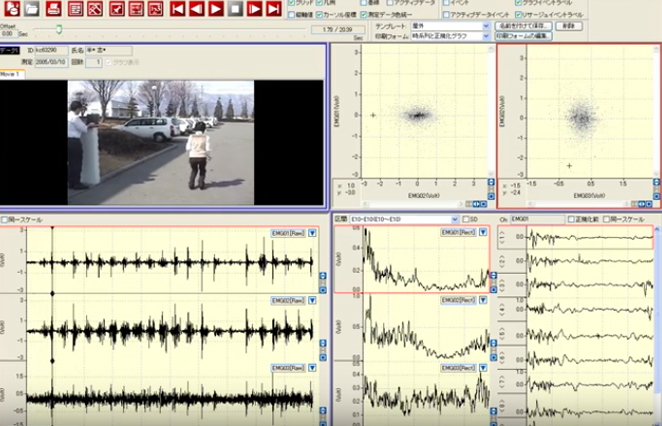

• 多系統整合：可整合肌電圖訊號並同步分析肌電圖、步態及影像數據，進行多參數的同步分析判讀

各式分析功能與參數：

• 基礎分析參數：XYZ 座標及其速度、加速度；動作關節的角度、角速度和角加速度
• 步態分析參數：跨步長度、步幅長、單足站立期、擺動期、雙腳支撐期、步伐週期、步頻和身體擺動等參數的常態化數值、平均數、標準差和變異係數

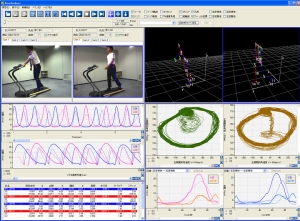

• 多元呈現方式：骨架模型（Stick picture）、軌跡圖、動畫模擬、時間序列圖、利薩如圖形（Lissajous graph）、常態圖、數據表、顯示項目配置（可設定模版）
• 數據比較：圖片疊加分析、動作影像呈現、Stick picture 並列顯示、多筆數據同時瀏覽
• 數據輸出：XY 座標圖、XYZ 座標圖、統計圖表、數據列表
• 數據處理：自動追蹤、反自動追蹤、多標記自動追蹤、位置預測、自動內插補點（Interpolation）

可搭配額外的肌電儀...等，整合動作與不同類型的電訊號，並應用於以下領域：

• 復健相關
• 運動科學
• 生物力學研究
